| Lugar de origem: | CHINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 2KM |
| Detalhes da embalagem: | CILINDRO DE MADEIRA, CAIXA |
| Tempo de entrega: | 5-10 DIAS |
| Termos de pagamento: | T/T, L/C, UNIÃO OCIDENTAL |
| Habilidade da fonte: | 100.000 núcleos |
| Modelo não.: | FTTH GJYFJH | ||
|---|---|---|---|
| Realçar: | o polo montou o cabo de fibra ótica 0.02DB,o polo montou o cabo de fibra ótica OFNR,cabo de fibra ótica frente e verso LSZH |
||

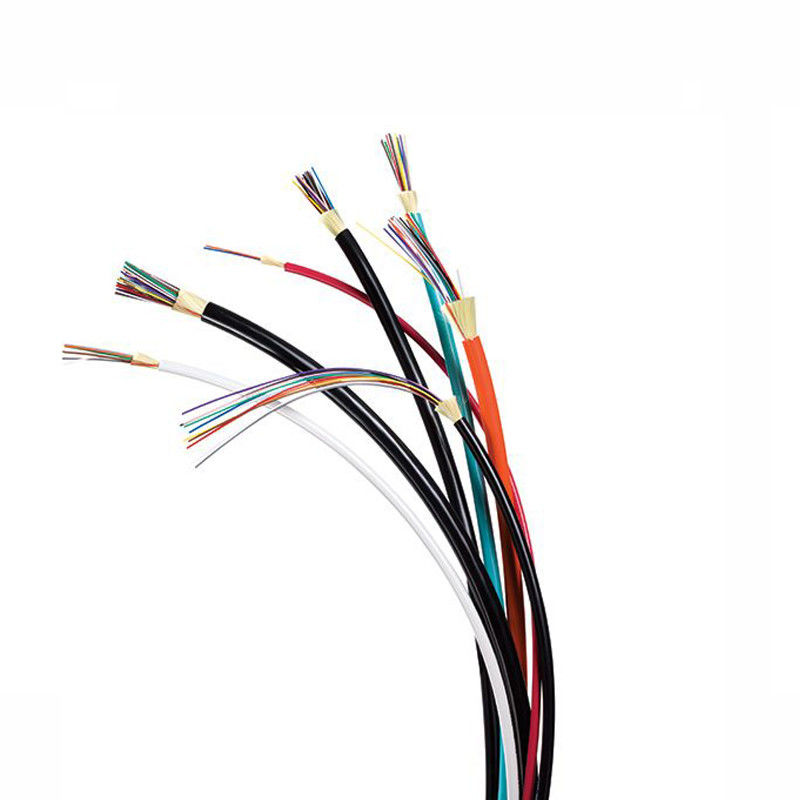

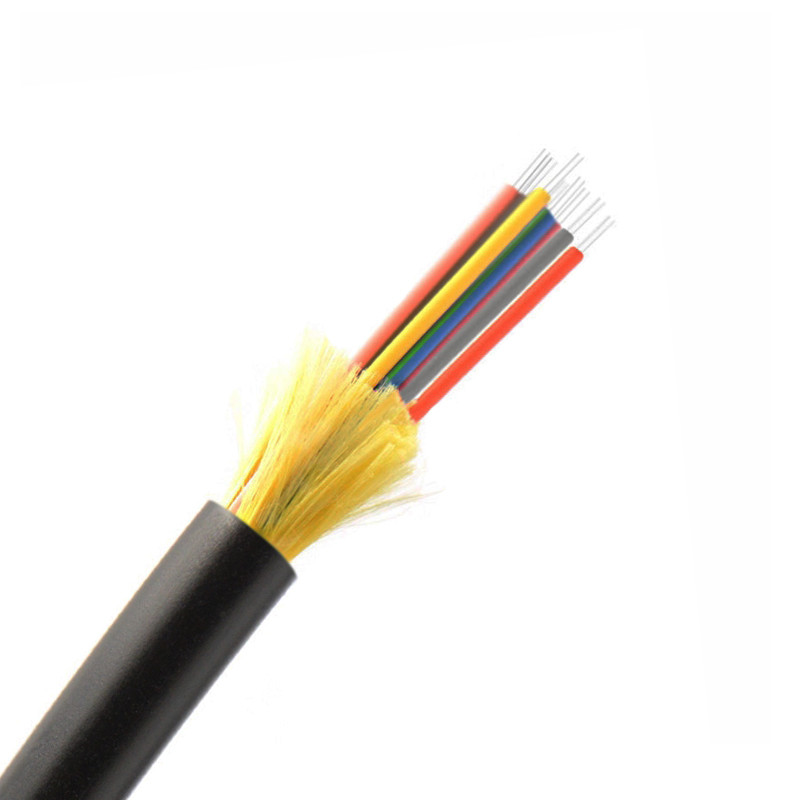

Cabo de fibra ótica apertado interno/exterior do montante OFNR da distribuição do amortecedor
Descrição

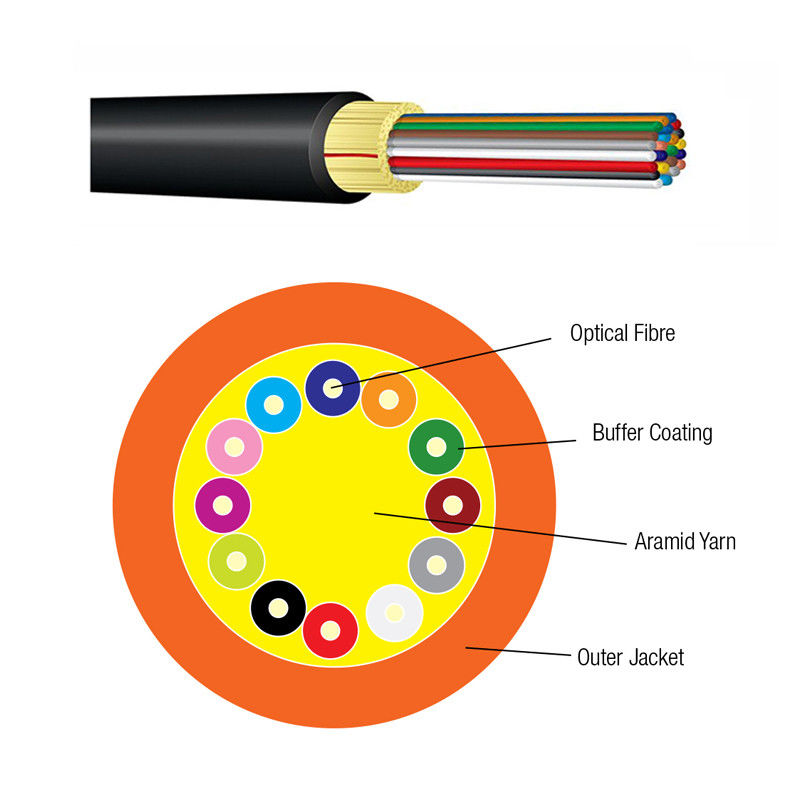

Os cabos do montante da fibra ótica são cabos Uv-resistentes, internos/exteriores do chama-retardador, projetados para aéreo, canal e aplicações direto-enterradas sem a necessidade para uma tala da transição ao entrar na construção. Disponível em contagens da fibra de 1-24 fibras, a construção apertado-protegida facilita uma terminação mais fácil para aplicações da baixo-fibra-contagem na rede local (LAN) e elimina a necessidade para jogos do fã-para fora. As características de projeto TIA-598 cor-codificaram 900 que o µm TBII protegeu fibras para a identificação fácil, o descascamento consistente e a terminação direta. Disponível o µm 50 no µm, 62,5, o único-modo e as versões híbridas, o projeto de cabo encontram critérios de teste de ICEA S-104-696 e são igualmente OFNR e FT-4 alistados para o montante e o uso de uso geral. O raio do pequeno diâmetro e da curvatura do cabo permite a instalação fácil em áreas espaço-forçadas quando a tecnologia deobstrução inovativa for ideal para aplicações de OSP.
Características
Aplicação
Características óticas (G657A2)
| Características | Circunstâncias | Valores especificados | Unidades |
| Características geométricas | |||
| Diâmetro do revestimento | 125.0±0.7 | µm | |
| Não-forma circular do revestimento | ≤0.7 | % | |
| Diâmetro de revestimento | 245±5 | µm | |
| Erro da concentricidade do revestimento/revestimento | ≤12 | µm | |
| Não-forma circular de revestimento | ≤6.0 | % | |
| Núcleo/erro concentricidade do revestimento | ≤0.5 | µm | |
| Onda | ≥4 | m | |
| Características óticas | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| Atenuação | 1625nm | ≤0.23 | dB/km |
| Atenuação contra o comprimento de onda | 1525~1575nm | ≤0.02 | MHz*km |
| máximo. Uma diferença | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| Comprimento de onda zero da dispersão | 1300~1324 | nanômetro | |
| Inclinação zero da dispersão | ≤0.092 | picosegundo (nm2*km) | |
| Dispersão do modo da polarização | |||
| Fibra individual máxima de PMD | ≤0.1 | ps/km1/2 | |
| Valor da relação do projeto de PMD | ≤0.06 | ps/km1/2 | |
| Força típica | 0,04 | ps/km1/2 | |
| Comprimento de onda eliminado cabo | ≤1260 | nanômetro | |
| Diâmetro de campo de modo | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Índice de grupo de refração | 1550nm | 1,467 | |
| 1310nm | 1,466 | ||
| Características ambientais | 1310nm, 1550nm&1625nm | ||
| Ciclagem da temperatura | -60℃ a +85℃ | ≤0.05 | dB/km |
| ciclagem da Temperatura-umidade | -10℃ a +85℃, | ≤0.05 | dB/km |
| RH de 4% a de 98% | |||
| Imersão da água | 23℃, 30 dias | ≤0.05 | dB/km |
| Calor seco | 85℃, 30 dias | ≤0.05 | dB/km |
| Calor úmido | 85℃, 85%RH, 30 dias | ≤0.05 | dB/km |
| Especificação mecânica | |||
| Teste de prova | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Perda induzida de dobra macro | |||
| raio de 1Turns @5mm | 1550nm | ≤0.15 | DB |
| raio de 1Turns @5mm | 1625mm | ≤0.45 | DB |
| raio de 1Turns @7.5mm | 1550nm | ≤0.08 | DB |
| raio de 1Turns @7.5mm | 1625mm | ≤0.25 | DB |
| raio de 1Turns @10mm | 1550nm | ≤0.03 | DB |
| raio de 1Turns @10mm | 1625mm | ≤0.10 | DB |
| Força de revestimento da tira | Força média típica | 1,5 | N |
| Força máxima | ≥1.3 ≤8.9 | N | |
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço | 27 | ||
Especificação
| ESPECIFICAÇÃO | UNIDADE | 4F | 6F | 8F | 12F | 24F |
| Diâmetro nominal do cabo | milímetro | 5,8 | 6,2 | 6,8 | 6,6 | 8,2 |
| Peso nominal | kg/km | 28 | 33 | 36 | 41 | 58 |
| Variação da temperatura | °C | -10 a 70 | ||||
| Max Pulling Tension | N | 600 | 600 | 600 | 600 | 900 |
| Máximo Esmagamento Resistência | N/100 milímetro | 500 | 500 | 500 | 500 | 500 |
| Esmagamento a longo prazo | N/100 milímetro | 250 | 250 | 250 | 250 | 250 |
| Raio de curvatura mínimo – sob a carga | milímetro | 120 | 124 | 136 | 144 | 160 |
| Raio de curvatura mínimo – nenhuma carga | milímetro | 89 | 93 | 102 | 108 | 120 |
| Colora o código para fibras & tubos | Azul, alaranjado, verde, Brown, cinza, branco, vermelho, preto, amarelo, violeta, cor-de-rosa, Aqua | |||||
