| Lugar de origem: | CHINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 2KM |
| Detalhes da embalagem: | CILINDRO DE MADEIRA, CAIXA |
| Tempo de entrega: | 5-10 DIAS |
| Termos de pagamento: | T/T, L/C, UNIÃO OCIDENTAL |
| Habilidade da fonte: | 100.000 núcleos |
| Modelo não.: | FTTH GJYFJH | OD (milímetro): | 4.5±/0.2 |
|---|---|---|---|
| Realçar: | Cabo de fibra ótica dos adss do círculo de FTTH,cabo de fibra ótica 4.6mm dos adss,puxando o cabo de fibra ótica 6.0mm GJYFJH |
||

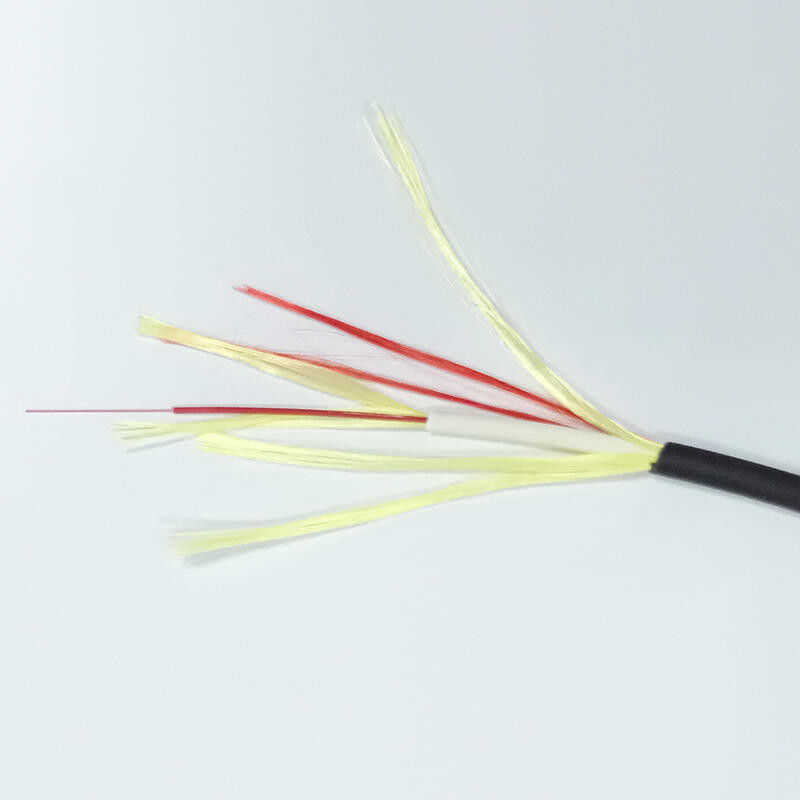

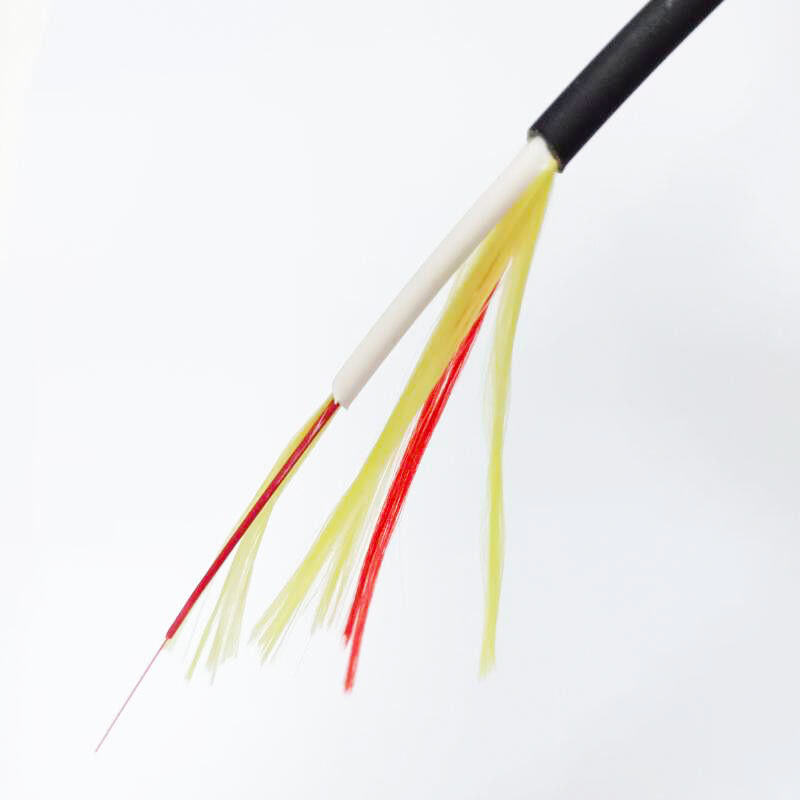

Bainha do dobro do cabo do círculo de FTTH para uso exterior/interno 4.6mm
Descrição
Ao entrar em uma construção, a bainha exterior do cabo é removida simplesmente para expor a chama interna - revestimento retardador. A operação é rápida e permite a instalação fácil de um ambiente exterior a um ambiente interno sem a necessidade de dois cabos diferentes e de uma junção do cabo.
O cabo pendente é pretendido primeiramente para a instalação direta, isto é a instalação com grampos ou grampos ou distribuição dentro dos canais adutores e dos moldes do cabo. Esta técnica da instalação põe exigências resistentes extra sobre os cabos em termos do desempenho da curvatura, da resistência do esmagamento e de outros rameters pa mecânicos.
O cabo duplo do revestimento de LSZH é uma fibra - cabo pendente ótico para aplicações internas/exteriores de FTTx. O projeto duplo original do revestimento permite o cabo de ser instalado fora dentro assim como seções curtos. O cabo tem a baixa chama dupla do fumo - as bainhas retardadoras, o exterior são uma variação preta Uv-resistente.
O cabo pendente tem o desempenho extremamente bom da curvatura devido à fibra G657 e à limitação inerente da curvatura do projeto de cabo. O cabo controlará por si só a torção mínima do raio e da licença de curvatura.
Características do cabo
Diâmetro exterior pequeno, peso leve, chama-retardador, fácil descascar, ponto baixo - atenuação, fisicamente macia
Direct que emenda entre cabos apertados do amortecedor e para não precisar nenhuma caixa ou trança do acordo
Apropriado para a instalação, a operação, e o conveniente para a manutenção
Aplicações
Como construção ao cabo de conexão de construção
Como o cabo macio interno ao longo da parede, do teto, entre camadas e nas canalizações
Como as tranças, conectores e cabos de remendo móveis para o equipamento de comunicação

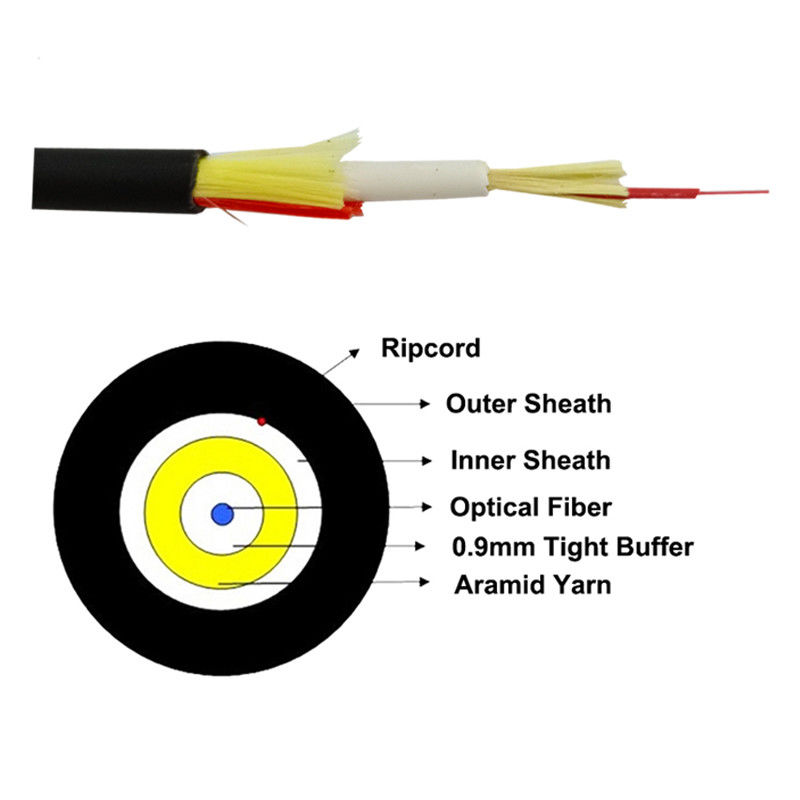

Parâmetros técnicos do cabo
Contagem da fibra | 1 | |
OD (milímetro) | 4.5±/0.2 | |
Cabo | Material | UV - LSZH |
Espessura (milímetros) | 0.9±0.1 |
|
OD (milímetro) | 3.0±0.1 |
|
Cabo interno | Material | LSZH |
Espessura (milímetros) | 0.5±0.05 |
|
OD (milímetro) | 0.85±0.05 |
|
Amortecedor | Material | LSZH |
O substantivo pesa t (kg/km) | 24 |
|
Força de Max.tensile (N) | Prazo | 120 |
A curto prazo | 240 |
|
Raio de Min.Bending (milímetro) | Estática | 10D |
Dinâmico | 20D |
|
Resistência de Max.Crush (N/100mm) | Prazo | 300 |
A curto prazo | 1000 |
|
Membros de força | Fio de Aramid |
|
Proteção ambiental | RoHS COMPLACENTE |
|
Ortransportation do armazenamento | -20~70℃ |
|
Operação | -20~60℃ |
|
Variação da temperatura | A instalação | -20~60℃ |
Características óticas G657A2
Características | Circunstâncias | Valores especificados | Unidades |
Características geométricas |
|
|
|
Diâmetro do revestimento | 125.0±0.7 | µm |
|
Não-forma circular do revestimento | ≤0.7 | % |
|
Diâmetro de revestimento | 245±5 | µm |
|
Erro da concentricidade do revestimento/revestimento | ≤12 | µm |
|
Não-forma circular de revestimento | ≤6.0 | % |
|
Núcleo/erro concentricidade do revestimento | ≤0.5 | µm |
|
Onda | ≥4 | m |
|
Características óticas | |||
1310nm | ≤0.35 | dB/km |
|
1383nm | ≤0.35 | dB/km |
|
1550nm | ≤0.21 | dB/km |
|
Atenuação | 1625nm | ≤0.23 | dB/km |
Atenuação contra o comprimento de onda | 1525~1575nm | ≤0.02 | MHz*km |
1285~1330nm | ≤0.03 | MHz*km |
|
Comprimento de onda zero da dispersão | 1300~1324 | nanômetro |
|
Inclinação zero da dispersão | ≤0.092 | picosegundo (nm2*km) |
|
Dispersão do modo da polarização |
|
|
|
Fibra individual máxima de PMD | ≤0.1 | ps/km1/2 |
|
Valor da relação do projeto de PMD | ≤0.06 | ps/km1/2 |
|
Força típica | 0,04 | ps/km1/2 |
|
Comprimento de onda eliminado cabo | ≤1260 | nanômetro |
|
Diâmetro de campo de modo | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm |
|
Índice de grupo de refração | 1550nm | 1,467 |
|
1310nm | 1,466 |
|
|
Características ambientais | 1310nm, 1550nm&1625nm | ||
Ciclagem da temperatura | -60℃ a +85℃ | ≤0.05 | dB/km |
ciclagem da Temperatura-umidade | -10℃ a +85℃, | ≤0.05 | dB/km |
Imersão da água | 23℃, 30 dias | ≤0.05 | dB/km |
Calor seco | 85℃, 30 dias | ≤0.05 | dB/km |
Calor úmido | 85℃, 85%RH, 30 dias | ≤0.05 | dB/km |
Especificação mecânica | |||
Teste de prova | ≥9.0 | N | |
≥1.0 | % | ||
≥100 | kpsi | ||
Perda induzida de dobra macro |
|
|
|
raio de 1Turns @5mm | 1550nm | ≤0.15 | DB |
raio de 1Turns @5mm | 1625mm | ≤0.45 | DB |
raio de 1Turns @7.5mm | 1550nm | ≤0.08 | DB |
raio de 1Turns @7.5mm | 1625mm | ≤0.25 | DB |
raio de 1Turns @10mm | 1550nm | ≤0.03 | DB |
raio de 1Turns @10mm | 1625mm | ≤0.10 | DB |
Força de revestimento da tira | Força média típica | 1,5 | N |
Força máxima | ≥1.3 ≤8.9 | N |
|
Parâmetro dinâmico da susceptibilidade da corrosão de esforço | 27 | ||
