| Lugar de origem: | China |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 2KM |
| Detalhes da embalagem: | Cilindro de madeira |
| Tempo de entrega: | 5-10 dias |
| Termos de pagamento: | T/T, L/C, união ocidental |
| Habilidade da fonte: | 100.000 núcleos |
| Modelo NÃO.: | ADSS | Entrega: | EXW/FOB/CIF |
|---|---|---|---|
| país de origem: | Shenzhen | Diâmetro exterior: | 12,5 |
| Realçar: | Cabo pendente de Mini Span ADSS,Único cabo pendente do revestimento ADSS,Único cabo de fibra ótica do revestimento ADSS |
||

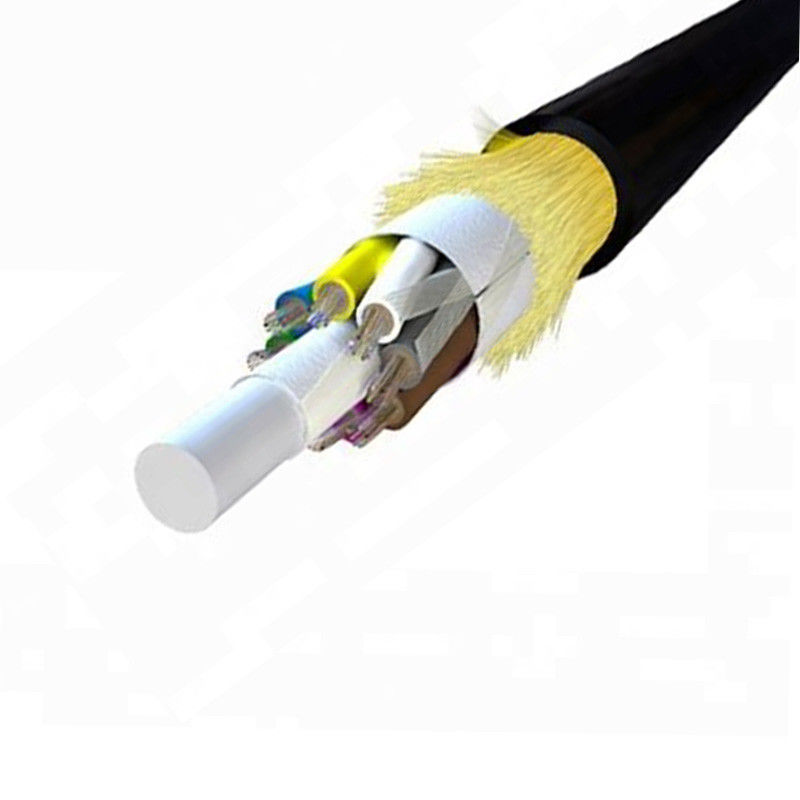

Todo o autossuficiente cabo aéreo dielétrico (ADSS)

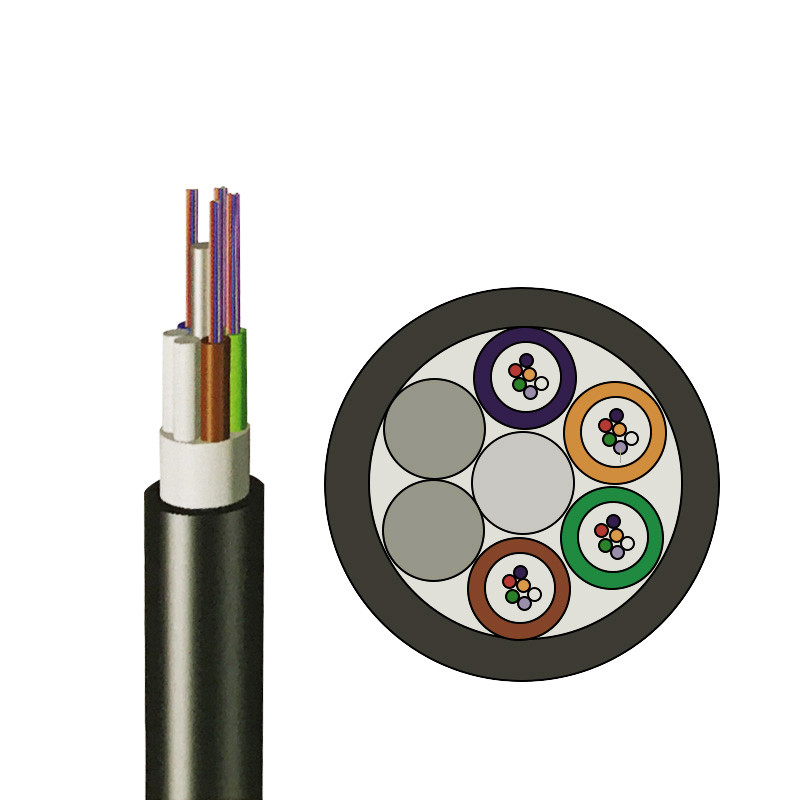

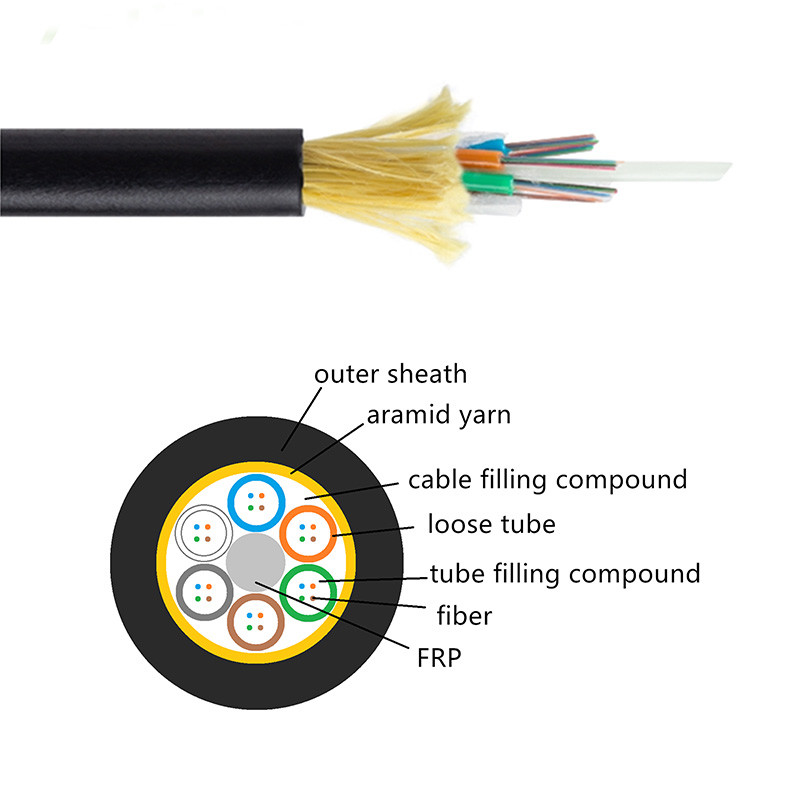

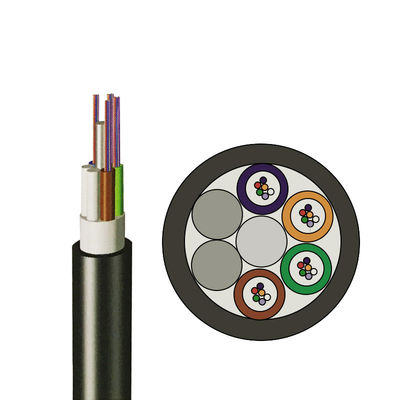

Cabo de fibra ótica exterior fraco do cabo ADSS do tubo do único revestimento
Descrição para o cabo ótico de ADSS
O cabo de ADSS (todo o dielétrico autossuficiente) é projetado com uma resistência à tração que forneça a resistência necessária para ceder para superar os efeitos de seus próprios peso, gelo e vento, e o período do cabo permanecer útil, mesmo períodos longos do oververy, para sua vida inteira.
A natureza pequena e clara do cabo de ADSS reduzirá a carga em estruturas da torre para alguns fatores de influência externos como o peso do cabo, o vento, o gelo, etc. O projeto da estrutura impedirá não somente a umidade e ataques químicos mas igualmente protegerá os elementos da força do polímero do efeito da luz ultravioleta solar. Além disso, a estrutura forte igualmente permitirá que os comprimentos de até 700m sejam instalados entre torres de apoio.
Características óticas
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| Atenuação | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Largura de banda (classe A) | @850nm | ≥500 megahertz·quilômetro | ≥200 megahertz·quilômetro | ||
| @1300nm | ≥1000 megahertz·quilômetro | ≥600 megahertz·quilômetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc do comprimento de onda de interrupção do cabo | ≤1260nm | ≤1480nm | |||
Parâmetros técnicos
| Diâmetro exterior | kN da tensão do peso | KN da tensão de Ref.daily max.working | KN de trabalho permissível máximo da tensão | KN da força da ruptura | Membro de força CSA mm2 | Módulo de elasticidade kN/milímetro2 | Coeficiente ×10-6/k da expansão do calor | Período apropriado (m) (padrão do NESC, m) | ||||
| Bainha do PE | Na bainha | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
Características para o cabo ótico de ADSS
