| Lugar de origem: | CHINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 10PCS |
| Detalhes da embalagem: | OS PP ENSACAM, CAIXA INTERNA, CAIXA EXTERIOR |
| Tempo de entrega: | 2-7 DIAS |
| Termos de pagamento: | T/T, L/C, UNIÃO OCIDENTAL |
| Habilidade da fonte: | 800.000 |
| Modelo NÃO.: | Divisor de aço do tubo | Entrega: | CORRENTE DE RELÓGIO |
|---|---|---|---|
| Realçar: | divisor de aço do tubo 1x2,Divisor de aço 1650NM do tubo,divisor 1x8 do plc da fibra ótica |
||

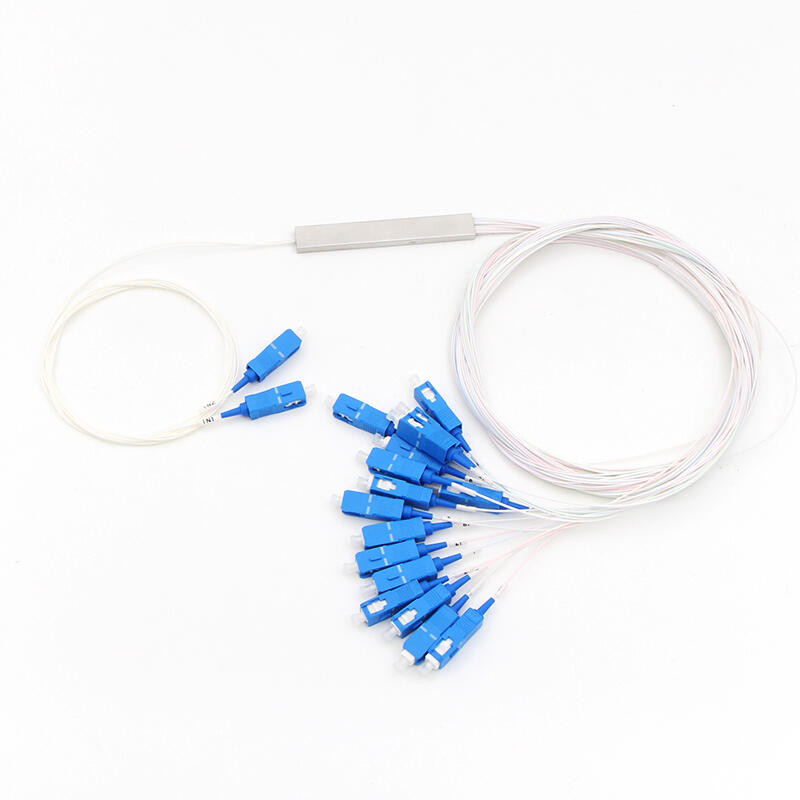

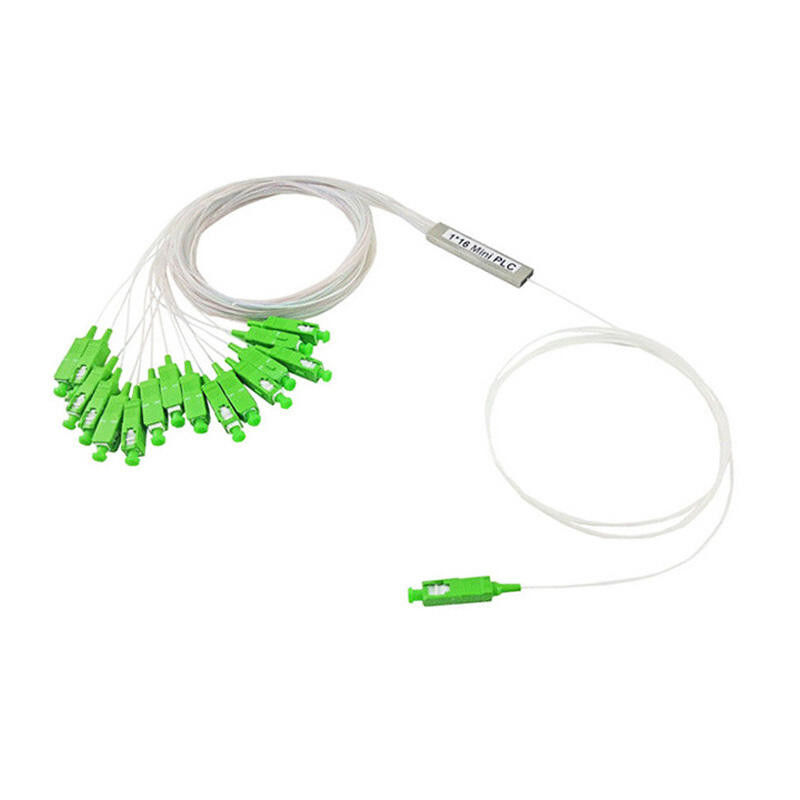

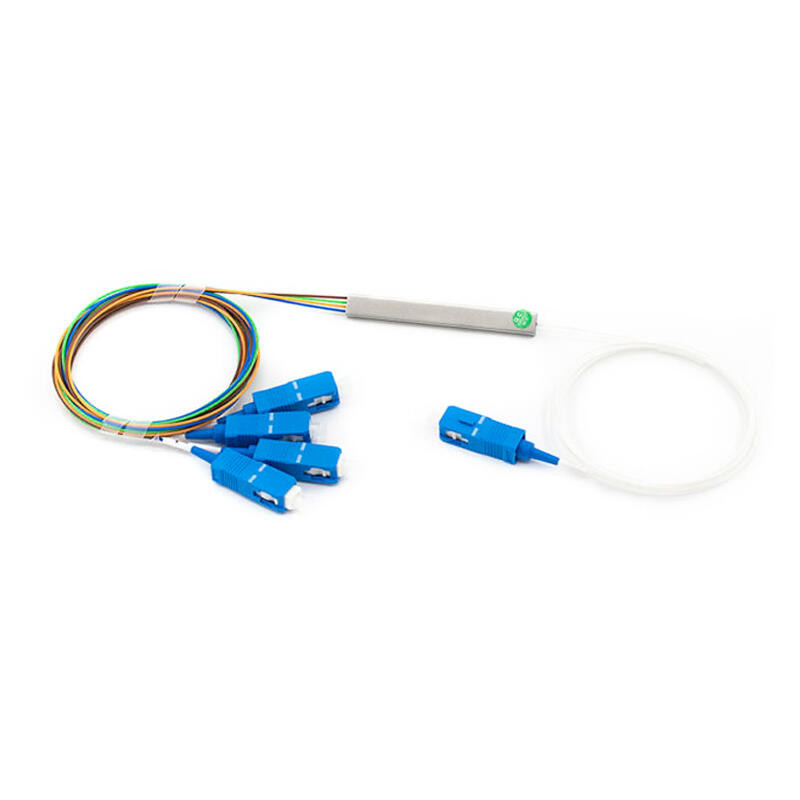

O divisor planar do circuito da onda clara (PLC) é um tipo de dispositivo ótico da gestão do poder que é fabricado usando a tecnologia ótica do medidor de ondas do silicone. Caracteriza o tamanho pequeno, confiança alta, escala de comprimento de onda de funcionamento larga e a boa uniformidade e do canal-à-canal são amplamente utilizados em redes de PON realizar a rachadura do poder do sinal ótico. Nós fornecemos séries inteiras de produtos do divisor 1xN e 2xN que são costurados para aplicações específicas. Todos os produtos cumprem exigências de GR-1209-CORE e de GR-1221-CORE.
Tabela 1 – divisor do PLC 1×N
| Parâmetros | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||||
| Tipo da fibra | G657A1 ou o cliente especificaram | ||||||
| Perda de inserção (DB) (categoria de P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20. /20,4 | 23.8/24.2 |
| Uniformidade da perda (DB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2 | 2,5 |
| Perda dependente da polarização (DB) | 0,2 | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 |
| Perda de retorno (DB) (categoria de P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Diretividade (DB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (DB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Estabilidade de temperatura (- ℃ 40~85) (DB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temperatura de funcionamento (℃) | -40~85 | ||||||
| Temperatura de armazenamento (℃) | -40~85 | ||||||
| Dimensão do dispositivo (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | N/A |
| Dimensão do Mini-módulo (milímetros) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | N/A |
Tabela 2 – divisor do PLC 2×N
| Parâmetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | |||||
| Tipo da fibra | G657A1 ou o cliente especificaram | |||||
| Perda de inserção (DB) (categoria de P/S) | 4 | 7,6 | 11 | 14,4 | 17,5 | 21 |
| Uniformidade da perda (DB) | 0,6 | 1 | 1,2 | 1,5 | 1,8 | 2,2 |
| Perda dependente da polarização (DB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Perda de retorno (DB) (categoria de P/S) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Diretividade (DB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (DB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Estabilidade de temperatura (- ℃ 40~85) (DB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| Temperatura de funcionamento (℃) | -40~85 | |||||
| Temperatura de armazenamento (℃) | -40~85 | |||||
| Dimensão do dispositivo (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Dimensão do Mini-módulo (milímetros) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
