| Lugar de origem: | CHINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 10PCS |
| Detalhes da embalagem: | OS PP ENSACAM, CAIXA INTERNA, CAIXA EXTERIOR |
| Tempo de entrega: | 2-7 DIAS |
| Termos de pagamento: | T/T, L/C, UNIÃO OCIDENTAL |
| Habilidade da fonte: | 800.000 |
| Modelo NÃO.: | FOSC-1021H | Entrega: | CORRENTE DE RELÓGIO |
|---|---|---|---|
| Número de portos da entrada/tomada: | 1 8 portuários ovais porto redondo | Diâmetro do cabo da fibra: | 5mm~38mm |
| Realçar: | fibra ótica 5mm do cerco da tala,fibra ótica 96F do cerco da tala,fechamento IP68 da tala da abóbada |
||
O FOSC é apropriado para talas de proteção do cabo da fibra dentro reto-através de e aplicações de ramificação. Pode ser colocado em aplicações diretas aéreas, subterrâneas enterrado, fixadas na parede, da câmara de visita e do canal.
Baseado em uma fórmula avançada, as peças plásticas são feitas da engenharia injeção-moldada, de grande resistência plástica pelo equipamento do controle numérico, consequentemente eficazmente impedindo produtos do envelhecimento causado pela frialdade, pelo calor, pelo oxigênio e pela radiação ultravioleta.
O alojamento forte e os componentes principais fornecem fireresistant, impermeável, e a terramoto-prova ao proteger talas durante puxar, tensionar e impactar.
Assegura a confiança e o uso a longo prazo sob a temperatura ambiental de -40℃ ao ℃ +80

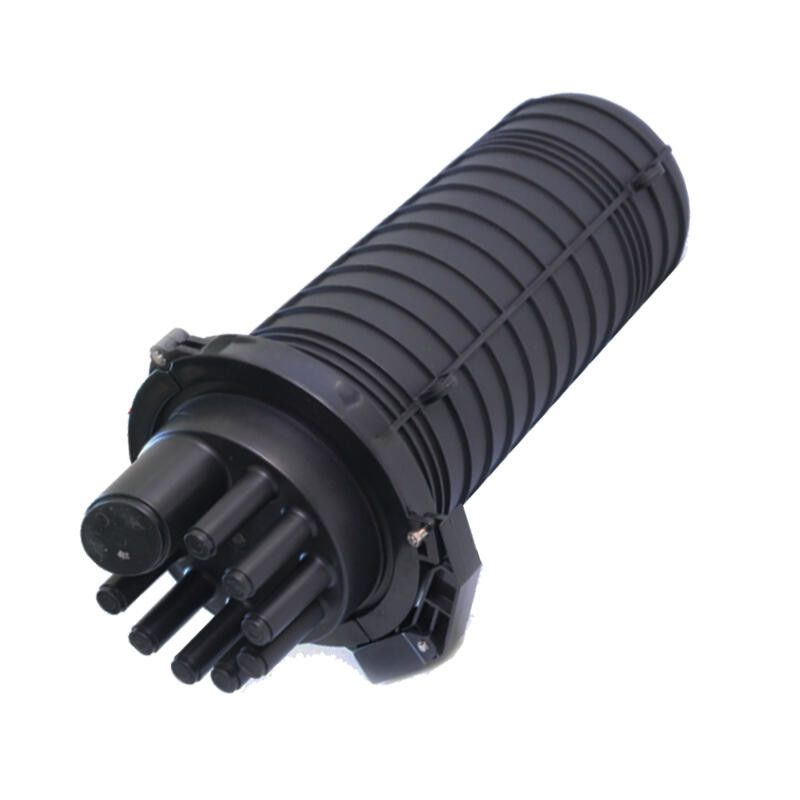

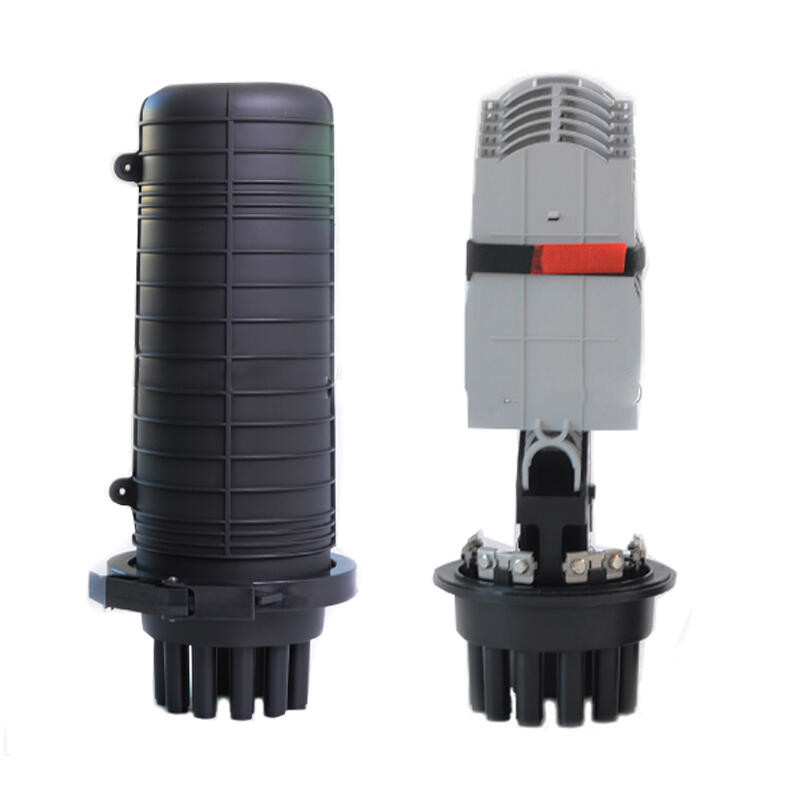

O tipo fechamento da ABÓBADA da tala da fibra ótica é chamado igualmente como o fechamento vertical, ele é apropriado para o acesso de FTTH. A entrada e a saída estão no mesmo lado. Um furo oval e três furos redondos facilitam a operação. É apropriado para aéreo, subterrâneo, a instalação da conduta
Apropriado para fibras bunchy & da fita.
Aéreo
Subterrâneo
Parede-montagem
montagem da Canal-montagem e do handhole-
Variações da temperatura ambientais – de 40℃ a +65℃.
Aqueça - a estrutura de selagem shrinkable.
Material plástico industrial de alta qualidade do corpo.
Um furo oval e três furos redondos para a entrada do cabo.
Apropriado para o diâmetro 5mm-25mm do cabo.
Apoio aéreo, subterrâneo, encanamento, furos do homem, furos da mão
O nível da proteção alcança IP68.
360 graus alcançam, fibra que dobra >40mm.
Capacidade máxima: fita 96F único ou 144F.
Número de bandejas: 4 PCes x 24F.
Temperatura de trabalho: – 40℃ ao ℃ +60
Pressão atmosférica: 70~106Kpa
Desempenho normal da selagem da temperatura: 72h, pressão de ar interna 70Kpa, sem diminuição.
Desempenho de selagem de alta temperatura: 60 ℃168h, pressão de ar interna 70Kpa, sem diminuição.
Resistência à tração: 1000N
Força compressiva: 2000N/10cm2 dentro de 1 minuto
Resistência de isolação: mais do que 10MΩ entre as peças de metal ou entre as peças de metal e a terra
Força dielétrica: 15KV C.C., 2min, sem faísca sobre e o arco de voo
Vida ativa: mais de 20 anos
|
Dimensão exterior (diâmetro da altura x) |
470mm×210mm |
|
Peso (com exclusão da caixa exterior) |
2250g-2310g |
|
Número de portos da entrada/tomada |
1 porto oval Porto 8 redondo |
|
Diâmetro do cabo da fibra |
5mm~38mm |
|
Capacidade de FOSC |
Bunchy: 24-144 (núcleos) |
|
Não. |
Nome dos componentes |
Quantidade |
Uso |
Observações |
| 1 |
Tampa de FOSC |
1 parte |
Talas de proteção do cabo da fibra no todo |
Diâmetro 470mm x 210mm da altura x |
| 2 |

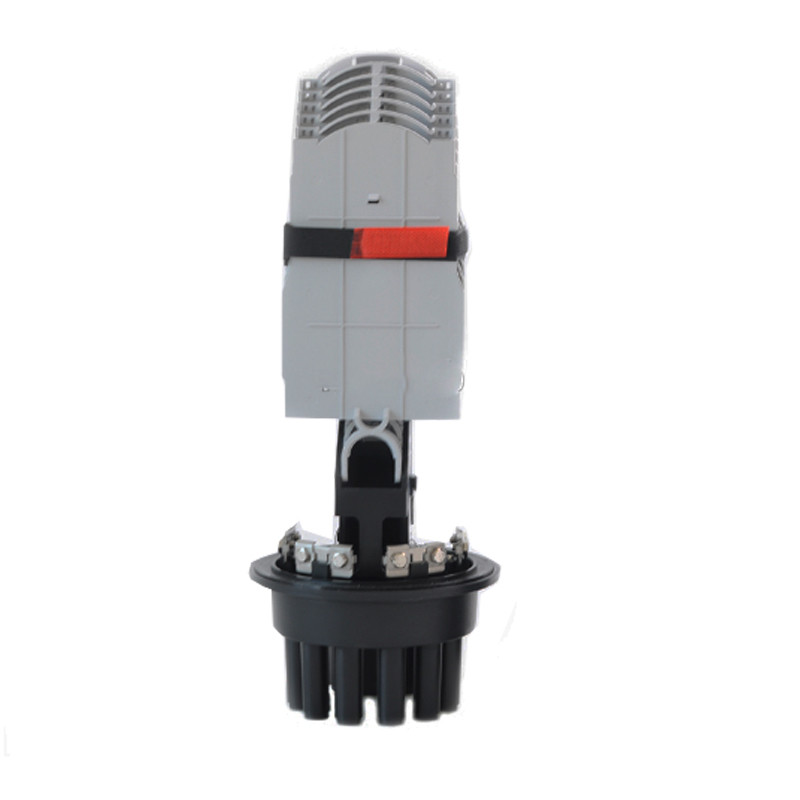

Bandeja da tala da fibra ótica |
4 bandejas máximas (bunchy) |
Calor de fixação - luva protetora shrinkable e guardar fibras |
Apropriado para: Bunchy: 4,6,8,12,24 (núcleos) |
| 3 |
Bandeja da terra arrendada da fibra |
1 parte |
Guardando fibras com revestimento protetor |
|
| 4 |
Base |
1 grupo |
Fixando a estrutura interna e externo |
|
| 5 |
Aro plástica |
1 grupo | Fixação entre a tampa de FOSC e a base | |
| 6 | Encaixe do selo | 1 parte | Selagem entre a tampa de FOSC e a base | |
| 7 | Válvula dos testes de pressão | 1 grupo | Depois que injete o ar, está usado para testes de pressão e testes de selagem | Configuração conforme exigência |
| 8 | Enterramento derivando o dispositivo | 1 grupo | Derivando as peças de metal da fibra cabos em FOSC para enterrar conexão |
Configuração conforme exigência |
