Braçadeira de tensão pré-formada para o cabo de OPGW

Descrição

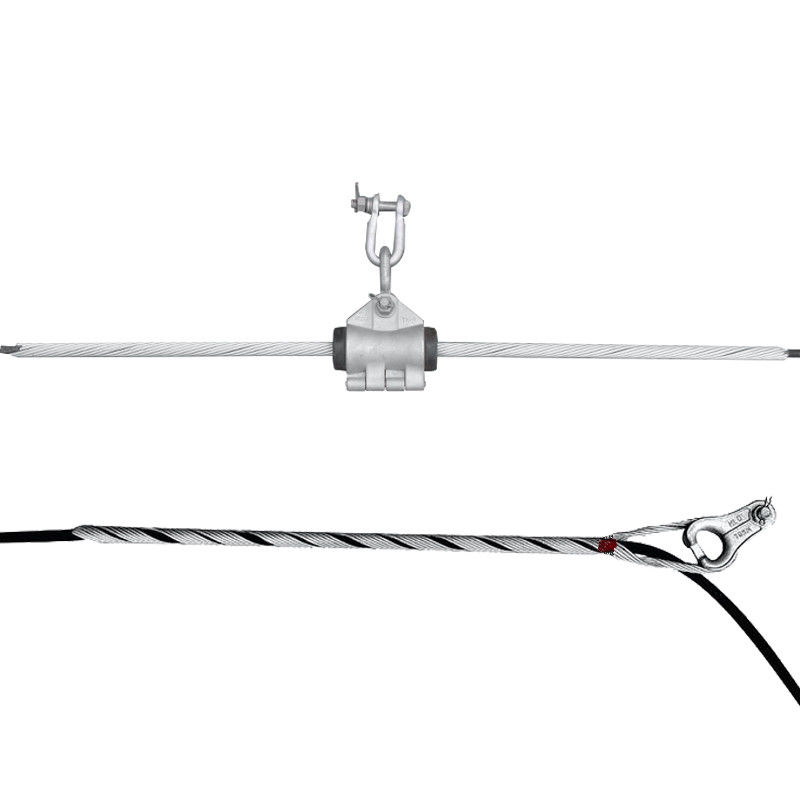

A braçadeira de tensão é projetada conectar cabos de OPGW e polos elásticos (ou torres). As hastes da armadura podem proteger e fornecer o amortecimento aos cabos de OPGW. O projeto especial das hastes da armadura faz assegura-se de que as braçadeiras de tensão não possam causar o esforço impróprio aos cabos de OPGW, de modo que a vida normal do sistema de cabo seja assegurada.

O grupo helicoidal OPGW da tensão é usado principalmente para a instalação do cabo com menos do que 160KN RTS na torre/polo da tensão, a torre de canto/polo, e torre/polo terminais. Um conjunto completo de grupo helicoidal da tensão de OPGW inclui Ros de reforço sem saída, estruturais de aço de alumínio do liga ou os de alumínio ou os Alumínio-folheados, os encaixes de apoio e as braçadeiras de fio aterrando etc.

Estrutura e material

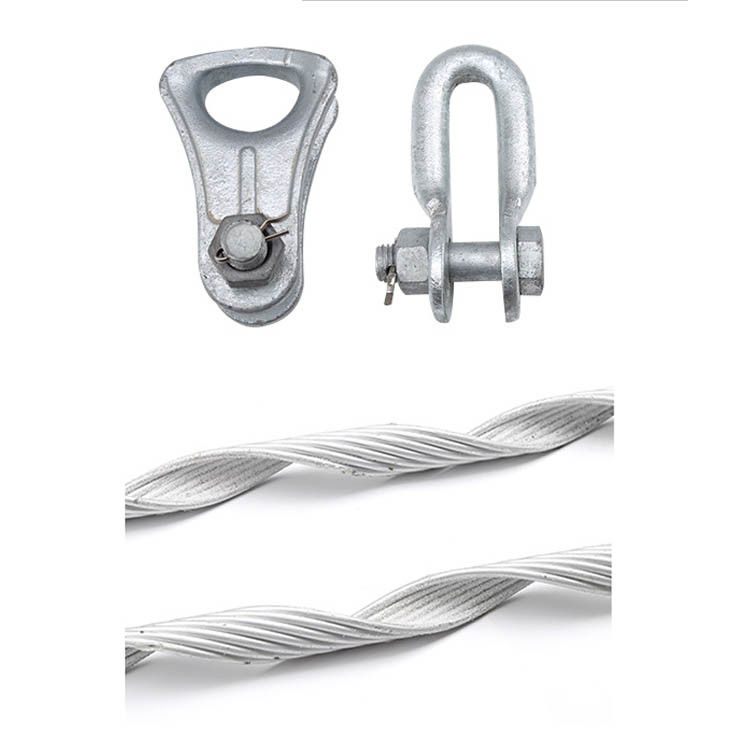

Grilhão ---------O mergulho quente galvanizou de aço. O grilhão é conectado com a braçadeira da asseguração no polo elástico (ou na torre).

Placa paralela------ O mergulho quente galvanizou de aço. A placa paralela é dedal e U-grilhão conectados.

Dedal------------ Aço moldado galvanizado quente. O dedal é curvatura dentro obstruída do sem saída pré-formado para a proteção e conectado.

Armor Rods-------A armadura Ros é feita dos fios de aço folheados de alumínio. Com uma camada de esmeril da partícula para dentro, Armor Rods pode aumentar a fricção para cabografar. Ros são feitos em quatro subconjuntos que podem reduzir a instalação dos erros e das velocidades do desalinhamento. As extremidades são dobradas para fora para evitar o esforço aos cabos de OPGW.

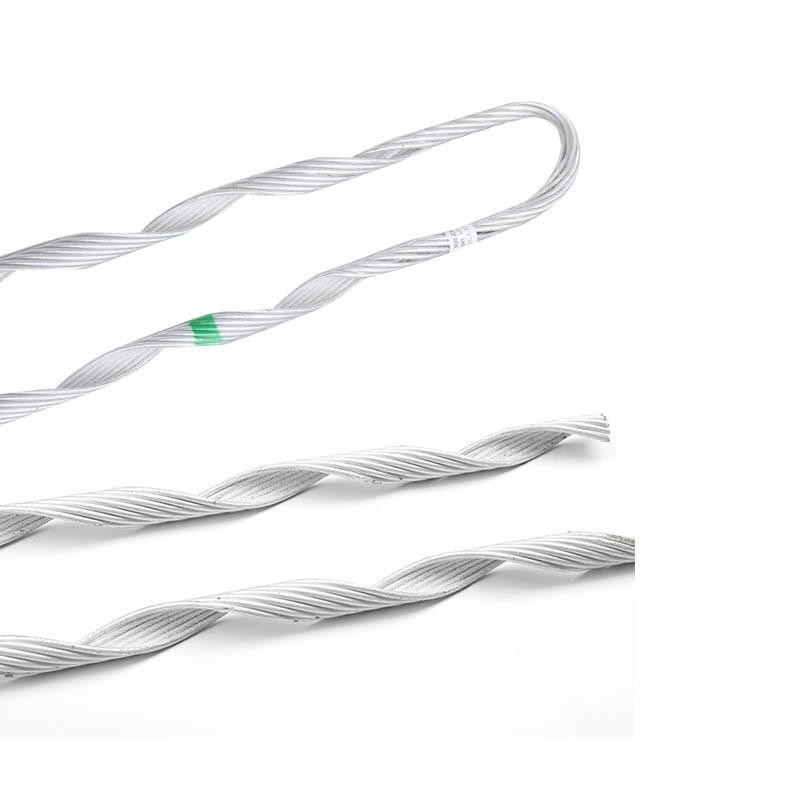

Sem saída pré-formado---Fio de aço folheado de alumínio. O sem saída pré-formado é feito em um subconjunto com uma camada de interior firme do esmeril, a fim aumentar a força de preensão da braçadeira de tensão ao diminuir a pressão de lado.

Sentido

• 1. É projetado conectar o polo terminal (torre), o polo elástico (torre) e continua o polo (ou a torre). A especificação especial: uma unidade pelo polo terminal (torre), duas unidades pelo polo elástico (torre) e duas unidades por continuam o polo (torre).

• Selecione o modelo da especificação para a braçadeira de tensão que corresponde à escala do diâmetro do cabo e à resistência à tração avaliado.

• As braçadeiras moídas são vendidas junto com as braçadeiras de tensão, e diretamente a instalação proibida no sem saída e em Armor Rods pré-formados.
