Braçadeira da suspensão para o cabo de OPGW

Aplicação

As braçadeiras pré-formadas da suspensão são pretendidas conectando para o cabo de OPGW e os Polos (torres), reduzindo o esforço estático aos cabos de OPGW em pontos de apoio e para aumentar a capacidade da formiga-vibração de cabos de ADSS, amortecendo contra o esforço dinâmico da vibração eólia, assim como asseguram-se de que a dobra do cabo não exceda o valor permissível, fazem o cabo não geram o esforço de dobra, de modo que a fibra ótica não produza a perda extra no cabo após a instalação.

Estrutura e material

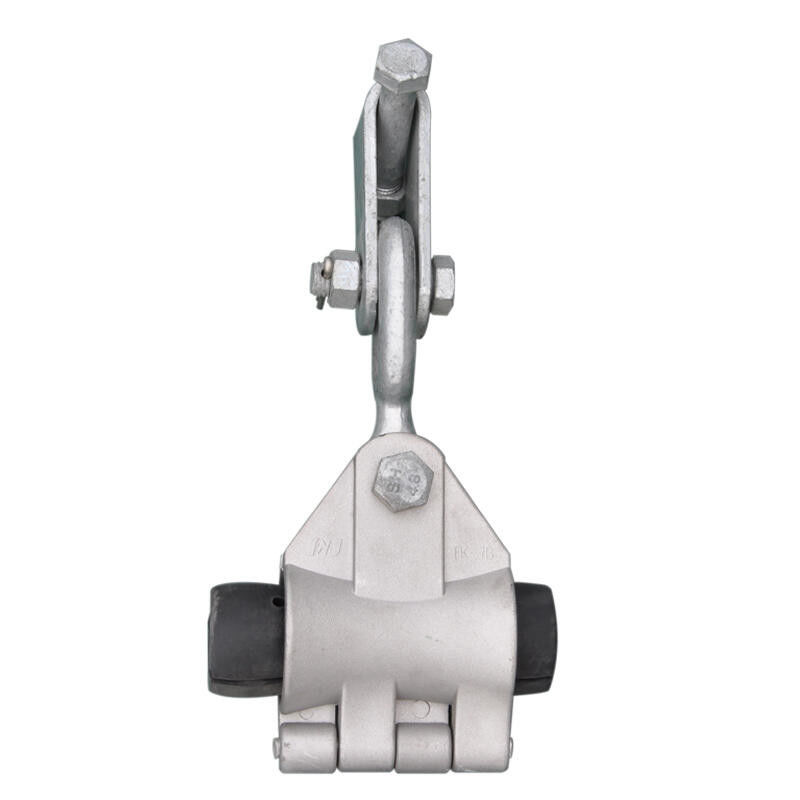

A braçadeira pré-formada da suspensão é liga com tala da suspensão (a tala é feita da inserção de borracha, do alojamento, do parafuso, da arruela de pressão, do pino liso da arruela, da porca, da tala), Ros pré-formados exteriores da suspensão, Ros pré-formados internos.

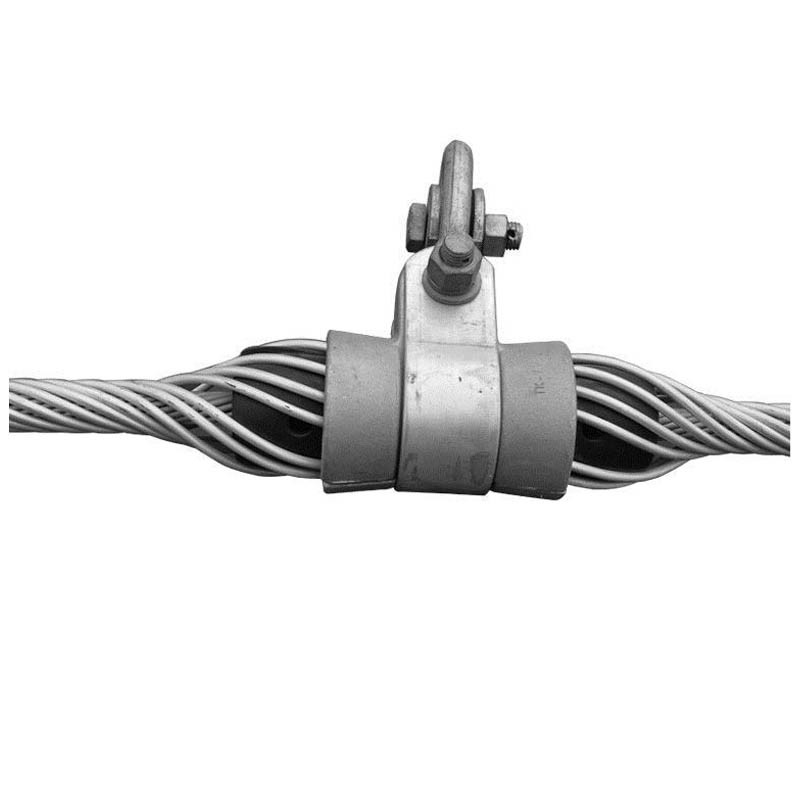

Ros pré-formados internos, que são envolvidos diretamente fora dos cabos e prendidos pela inserção de borracha, para fornecer a força da proteção e da dureza para os cabos. Ros pré-formados exteriores são prendidos abrigando e pressionaram a inserção de borracha.

Alojamento-----É feito da liga de alumínio de molde, que é anti-corrosivo estável, melhor no desempenho aero e mecânico.

Inserção de borracha----É feita da borracha de primeira classe, combinado para a resistência ao ozônio e ao produto químico, resistindo a variações da temperatura do alto e baixo e ao grupo extremos da compressão.

Parafuso, arruela de pressão, arruela lisa, porca--- Padrão galvanizado do mergulho quente.

Pin da tala---- Parte padrão de Electric Power.

Ros pré-formados internos--- De acordo com o desempenho mecânico e a composição quimica a feito-à-medida o fio da liga de alumínio, com força de alta elasticidade, força da dureza e resistência excelente do elasticidade e a forte de oxidação, pode ser usado por muito tempo na condição de mau tempo.

Ros pré-formados exteriores--- O mesmos a Ros pré-formados internos.

Hardware da conexão--- O grilhão, U-parafuso, braçadeira de UB, braçadeira de ZH é as partes padrão de Electric Power.

Sentido

• 1. É projetado conectar o anjo de canto da elevação que é menor do que o polo 25° (torre) e o cabo, braçadeira dobro da suspensão pode ser aplicar-se ao comprimento de grande período e ao grande ângulo de elevação do polo reto (torre). Uma unidade de braçadeira da suspensão por Polo (torre).

• Selecione o modelo da especificação para a braçadeira da suspensão está correspondendo à escala do cabo e ao comprimento de período/peso apropriados

• É apropriado ao cabo de OPGW.

• Selecione o hardware diferente da conexão que combina a braçadeira da suspensão é de acordo com o método diferente da linha real em Polo (torre).
