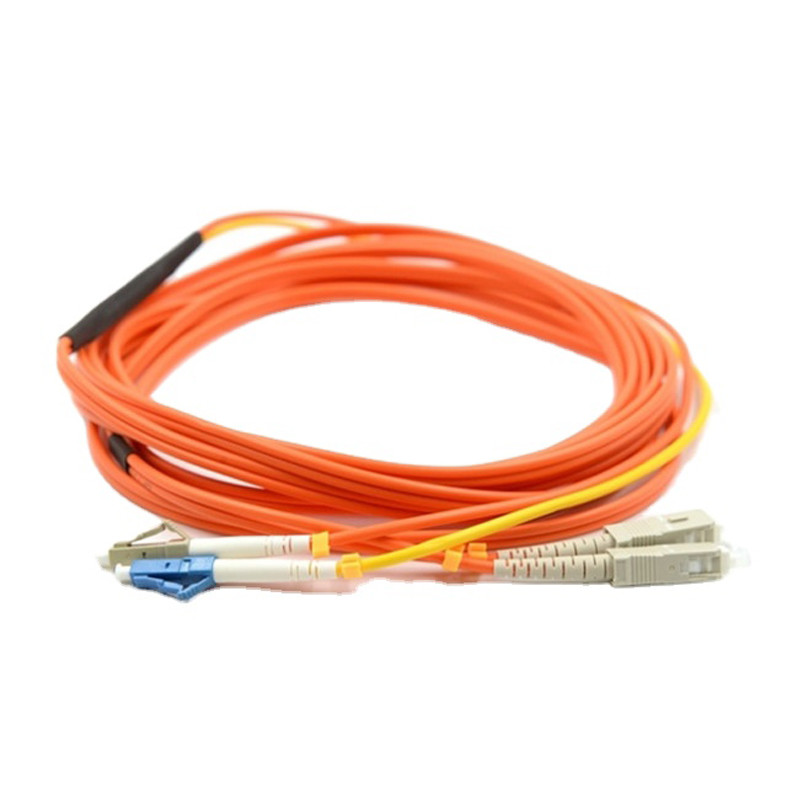

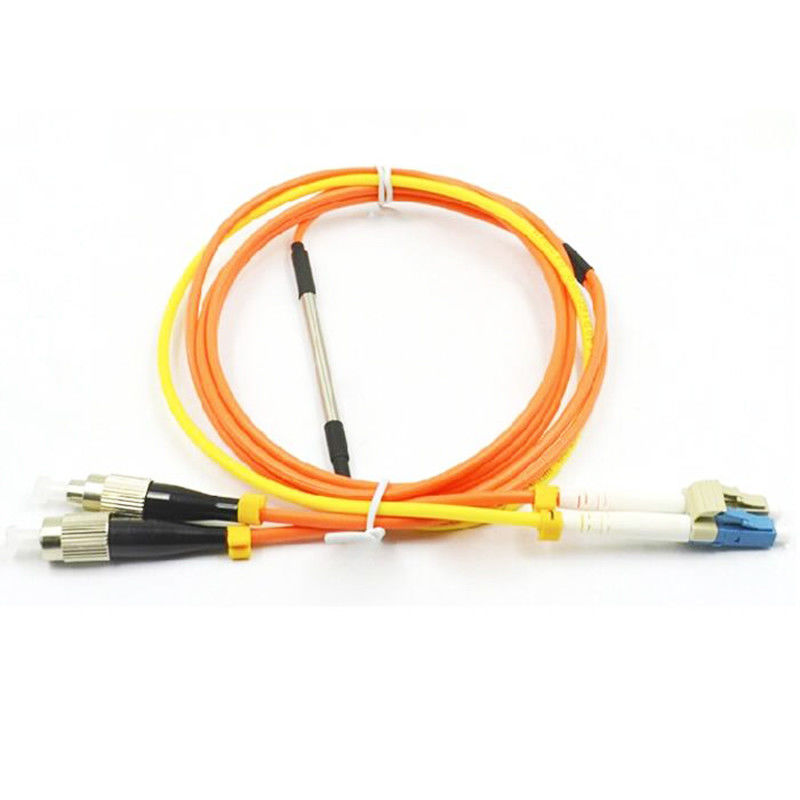

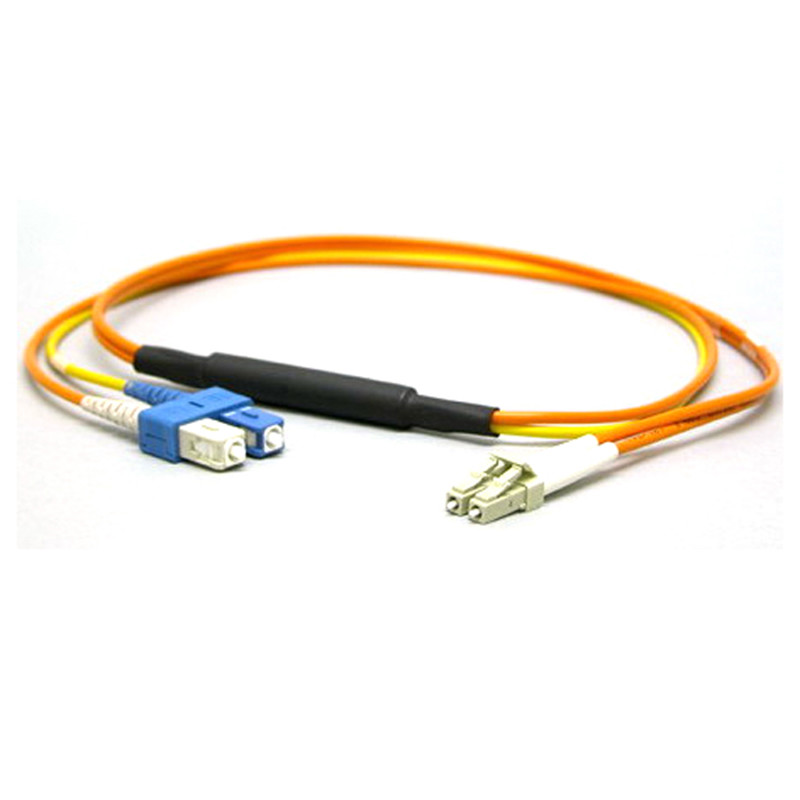

Cabo de remendo de fibra ótica multimodo a Singlemode  Ligação de acondicionamento do remendo da fibra do modo

Modo que condiciona Patchcords

Descrição

O modo que condiciona Patchcord é projetado para o uso na solução de Gigabit Ethernet 1000BASE-LX.

Este cabo de remendo frente e verso consiste em conectores em cada extremidade com um offset da fibra do único-modo a uma conexão da fibra multimodo em um das duas extremidades. É complacente com o padrão da aplicação de IEEE 802.3z. Este cabo de remendo é necessário para permitir que - a LX 1300 módulos do transceptor do nanômetro sejam usados para Gigabit Ethernet.
Os cabos de remendo de acondicionamento do modo estão entre 2 medidores e 5 medidores de comprimento. Não é prático ter estes patchcords dos comprimentos fora destes limites.
Um cabo de remendo de acondicionamento do modo elimina sinais múltiplos.

Características

• Conversos Singelemode LC GBIC ao painel de remendo multimodo do SC

• 62.5/125 e 8.3/125

• Corrida 1000Base-LX Gigabit Ethernet sobre MMF deslocando a perda do sinal

• Use transceptores Singlemode do LC GBIC nas espinhas dorsais de fibra multimodo com as baías de remendo do SC

• Desloca o lançamento Singlemode do laser do centro de uma fibra multimodo

• Garantia limitada da vida

Como os trabalhos de acondicionamento do cabo do modo
A necessidade para este cabo de remendo de acondicionamento da fibra ótica é devido à natureza do lançamento do único-modo dos módulos do transceptor do the-LX ou da longo-onda (1300nm) usados para Gigabit Ethernet.

Lançar um laser do único-modo no centro de uma fibra multimodo pode causar os sinais múltiplos ser gerado que confundem o receptor no outro extremo da fibra.

Nesse caso, um cabo de remendo de acondicionamento do modo elimina estes sinais múltiplos permitindo que o lançamento do único-modo seja deslocado longe do centro de uma fibra multimodo.

Este ponto deslocado cria um lançamento que seja similar aos lançamentos multimodos típicos do diodo emissor de luz. (veja o diagrama abaixo)

Como instalar o cabo de acondicionamento do modo
Se seu interruptor do gigabit LX é equipado com os conectores do SC ou do LC, por favor para ser certo conectar o pé amarelo (Singlemode) do cabo ao transmita o lado, e o pé alaranjado (multimodo) ao recebe o lado do equipamento.

É imperativo que esta configuração esteja mantida em ambas as extremidades. A troca de para transmitir e receber pode somente ser feita no lado da planta do cabo. (veja o diagrama abaixo)

Especificação
