| Lugar de origem: | CHINA |
|---|---|
| Marca: | SKYLYNN or OEM, ODM |
| Certificação: | ISO, ROHS, CE |
| Quantidade de ordem mínima: | 10PCS |
| Detalhes da embalagem: | OS PP ENSACAM, CAIXA INTERNA, CAIXA EXTERIOR |
| Tempo de entrega: | 2-7 DIAS |
| Termos de pagamento: | T/T, L/C, UNIÃO OCIDENTAL |
| Habilidade da fonte: | 800.000 |
| Modelo NÃO.: | Máquina coladora da fusão de FS-17S | Entrega: | CORRENTE DE RELÓGIO |
|---|---|---|---|
| Modelo: | FS-17S | Método do alinhamento: | Alinhamento preciso do núcleo e alinhamento do revestimento |
| Diâmetro de fibra ótica: | Revestimento: 80-150um. Camada de revestimento: 0.1-3mm | Alimentação externa: | C.A.: AC100-240V, 60Hz. 0-1.5A: C.C.: DC10-15V |
| Destacar: | máquina coladora de fibra ótica da fusão 150um,máquina coladora de fibra ótica da fusão de 3mm,máquina de emenda FS17S do cabo da fibra |
||

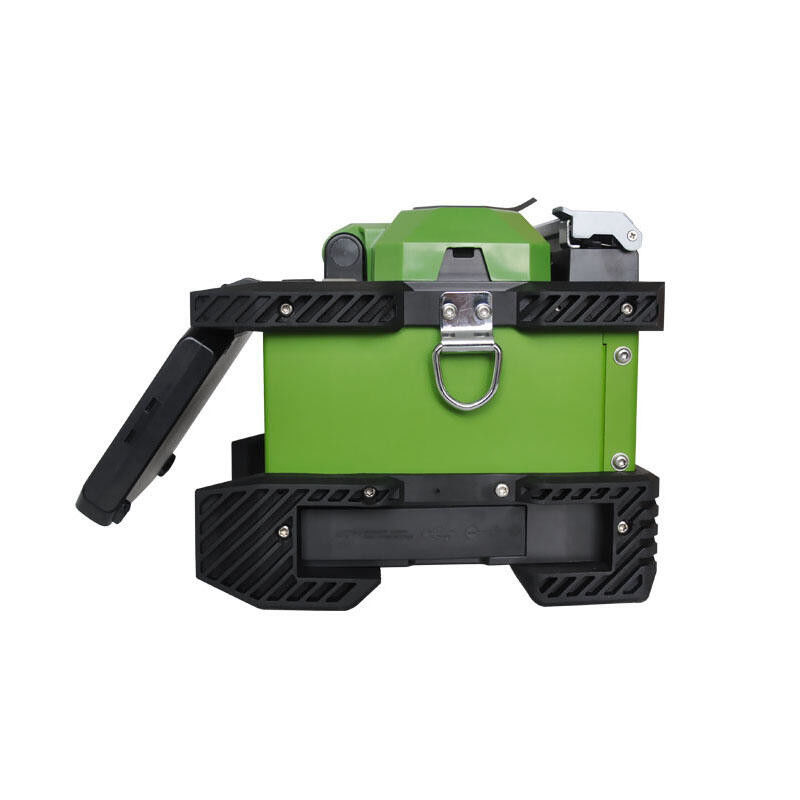

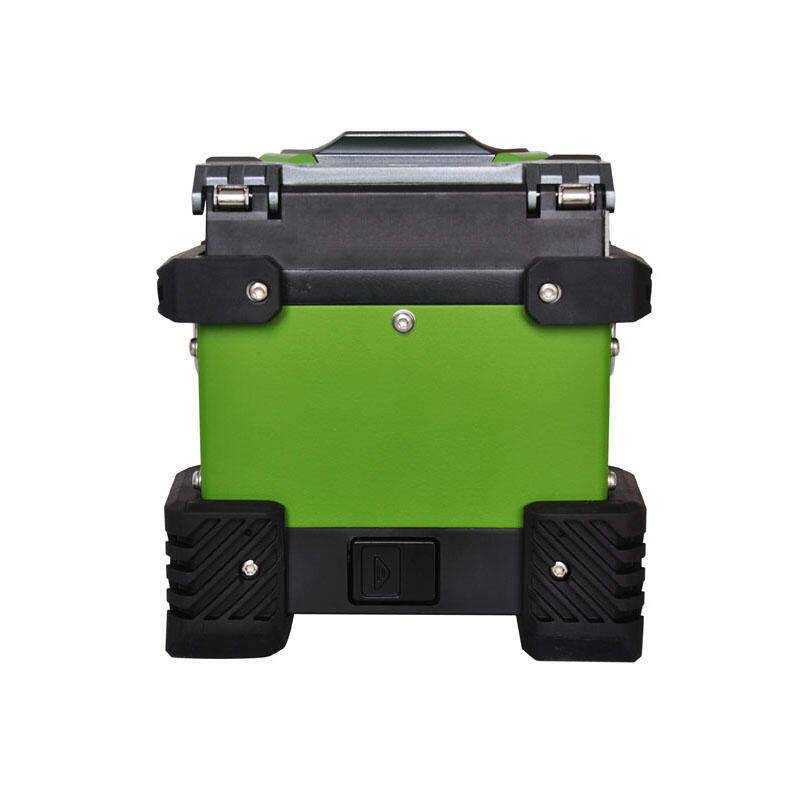

A máquina da fusão da fibra é o ato de juntar-se duas fibras óticas fim-a-fim. O objetivo é fundir junto as duas fibras de tal maneira que a luz que passa através das fibras não é dispersada nem não é refletida para trás pela tala, e de modo que a tala e a região que cercam a sejam quase tão fortes quanto a fibra intacto. A fonte de calor usada para derreter junto e fundir as duas fibra de vidro que estão sendo emendadas é geralmente um arco elétrico, mas pode igualmente ser um laser, uma chama do gás, ou um filamento do tungstênio através de que a corrente é passada. Obtendo 16 patens da invenção e de 58 inovações técnicas, uma novo máquina coladora de fibra ótica da fusão de product-FS-17S no lançado, agradecimentos à pesquisa 5years cuidadosa de 28 coordenadores. FS-17S executa a estrutura da industrial-categoria CUP+FPGA do microscópio de fibra ótica de capacidade elevada, completamente fresco de HD, do motor de alta velocidade importado e dos materiais da liga do alumínio-magnésio extensivamente. Comparado com nosso produto do começo, FS-17S para abaixar o tamanho por 38%, o peso por 52%, o consumo de potência por 57%, mas melhora a velocidade por 60%, a adaptação do ambiente por 80% e a confiança (MTBF) em 200%. Você pode obter a experiência de emenda da fusão inaudita.
Alinhamento preciso do núcleo da fibra, consumo de emenda da ultra-baixa fusão da fibra;
7s fusão rápida que emenda, aquecimento 18s altamente eficiente;
ampliação da imagem de 320 vezes, fusão de 5mm que emenda para fibras do comprimento de corte ultra-curto;
300 grupos de modos de emenda da fusão, 100 grupos de modos de aquecimento;
10000 grupos de registros da fusão, armazenamento de 64 imagens;
Pé cerâmico do presser, V-bloco cerâmico, dispositivo elétrico completo;
Duplo-sentido que emenda, emenda automática, pyrocondensation inteligente;
Relações do cartão de USB e do SD, elevação de software automática do U-disco;
A bateria de lítio modular incorporado, apoia 220 vezes de ciclos da emenda e de aquecimento.
Pequeno e claro:
Pequeno em tamanho e a luz no peso, a máquina coladora é fácil de levar e pode ser elevador por uma mão.
O à prova de água e poeira-resistente podem cumprir as exigências IP52;
O dispositivo elétrico completo para encontrar procuras de emenda da fusão de fibras múltiplas, de ligações em ponte e de fios borracha-insultados com um diâmetro do revestimento de 80-150um.

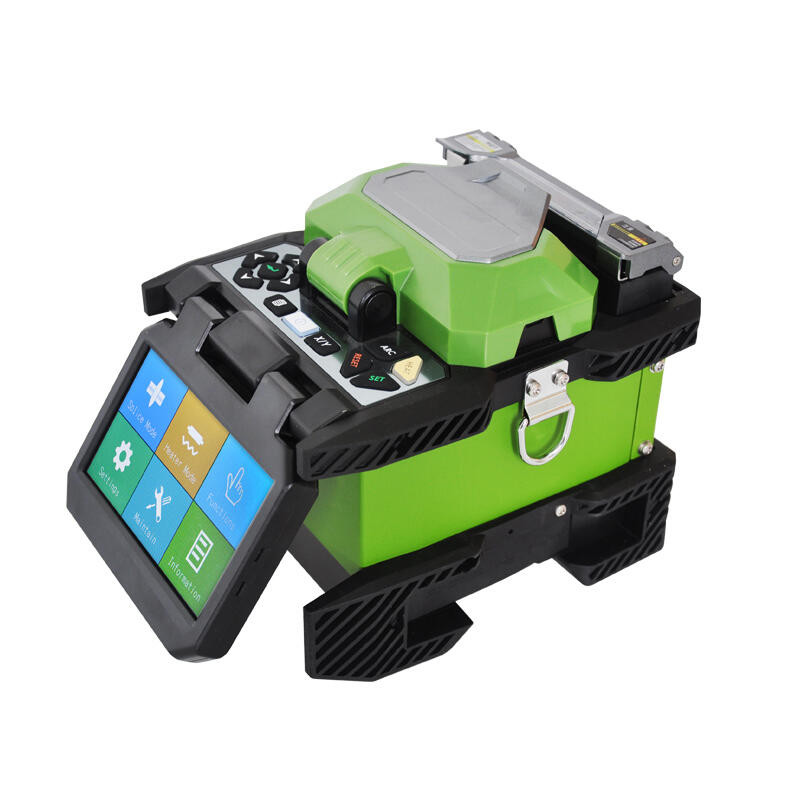

FS-17S usa relações gráficas inteiramente novas e tela táctil do GUI no projeto. Os operadores podem estabelecer a máquina coladora e conhecê-la simplesmente a informação relevante dela e diretamente por relações gráficas.
Uma unidade da detecção é encaixada no calefator. A função de aquecimento será permitida somente quando o tubo térmico do encolhimento é posto no calefator, de evitar o misoperation.
A bateria de lítio pluggable incorporado com grande capacidade, pode responder à procura de trabalho que dura o dia inteiro. (220 épocas típicas da fusão que emendam e ciclos de aquecimento).
O V-bloco cerâmico com elevada precisão traz você, a colocação conveniente e exata das fibras óticas e faz a limpeza fácil.
O estojo mulit-funcional é novo no projeto e a luz no peso, tem o banco de trabalho compacto incorporado. Aberto ou próximo a tampa pode girá-la para um banco de trabalho.
| Modelo | FS-17S |
| Método do alinhamento | Alinhamento preciso do núcleo e alinhamento do revestimento |
| Fibras aplicáveis | Algumas fibras óticas comuns, fibras borracha-isoladas e ligações em ponte que cumprirem exigências de ITU-TG. 651-653, ITU-TG.655 e ITU-TG.657. |
| Diâmetro de fibra ótica | Revestimento: 80-150um. Camada de revestimento: 0.1-3mm |
| Comprimento de corte | 5-16mm (revestiu o diâmetro de fibra ótica ≤250um); 10mm (diâmetro de fibra ótica revestido: 0.25-3mm) |
| Consumo de emenda da fusão (valor típico) | 0.02dB (SMF); 0.01dB (MMF); 0.04dB (DSF); |
| Perda de retorno | (NZDSF) melhor do que 60dB |
| Tempo de emenda da fusão (valor típico) | 7s |
| Tempo de aquecimento (valor típico) | 18s |
| Puxando o teste da força | 1.96-2.25N |
| Tubo térmico do encolhimento | 60mm; 40mm e uma série de tubos térmicos do encolhimento |
| Exposição gráfica | 4.3inch de capacidade elevada LCD |
| Tempo da ampliação | 320times/88times |
| Registro de emenda da fusão | 10000groups |
| Capacidade da bateria | 11.1V, 6400mAH, o valor típico da fusão que emendam e o ciclo térmico são 220times |
| Vida útil da bateria | Os tempos de carregamento do ciclo alcançam 300-500, podem ser substituídos por clientes |
| Vida útil do elétrodo | O valor típico é 4000times, pode ser substituído por clientes |
| Iluminação da construção | Acessório com alto-brilho e área de iluminação larga |
| Ambiente de trabalho | Temp: -35-70℃; zumbido: 0-95%RH, alturaacima do nível do mar: 0-6000m |
| Relações da operação | Relações gráficas da operação do GUI |
| Alimentação externa | C.A.: AC100-240V, 60Hz. 0-1.5A: C.C.: DC10-15V |
| Porto externo | UV/SD |
| Peso das dimensões | 120mm (W) x 130mm (H) x 154mm (D) (sem a almofada antivibração de borracha) |
| 1.59KG (motor) 0.37KG do anfitrião (bateria) |
| NÃO. | Nome | QTY/UNIT/SET |
| 1 | Motor principal | 1 |
| 2 | Cortador de fibra ótica | 1 |
| 3 | Braçadeira de Miller | 1 |
| 4 | Cabo da alimentação CA | 1 |
| 5 | Adaptador da alimentação CA | 1 |
| 6 | Elétrodo de reposição | 1 |
| 7 | Pálete refrigerando | 1 |
| 8 | Grupo da limpeza | 1 |
| 9 | Manual do usuário | 1 |
| 10 | estojo Multi-funcional | 1 |
